L’USINE DU FUTUR : JUMEAU NUMERIQUE BIM

AU CŒUR DE LA FILIERE AERONAUTIQUE

Axéo FM construit le jumeau numérique des usines de production SAFRAN

Digital Twin – Usine 4.0 – Site industriels – Maquette Numérique 3D – Réseaux – Parc machines

Télécharger la fiche étude de cas

Usine du Futur : retour d’expérience Groupe SAFRAN

Quoi de plus explicite qu’un retour client pour témoigner de l’usage du BIM au service de la performance industrielle du groupe SAFRAN.

Axéo FM accompagne le groupe SAFRAN dans sa démarche de digitalisation des sites de production. Les réimplantations industrielles nécessitent des tests en réalité virtuelle. François De La Fontaine, directeur projet Usine du futur Safran en témoigne dans le reportage vidéo récemment publié par notre éditeur Autodesk.

CLIENT



SAFRAN présent sur tous les continents, groupe international de haute technologie qui opère dans les domaines de l’aéronautique, la défense, l’espace… Sa feuille de route l’innovation technologique, la transition numérique.



SITUATION



Début 2018, pour donner suite à la consultation associée avec Autodesk, Axéo FM a remporté la mission : construire les maquettes numériques 3D des usines et accompagner les équipes vers la réalisation et l’utilisation opérationnelle du BIM.

« Vitrine Industrie du Futur » cette labellisation récompense SAFRAN pour les innovations apportées via le numérique : la transformation digitale des sites industriels. Cette révolution numérique des données de la production à l’exploitation des bâtiments devient bien une réalité opérationnelle.

MAQUETTE CAO 2D Dessin / Plans 2D

MAQUETTE NUMÉRIQUE 3D ISOLÉE Modèles, Objets, Structures / Plans 3D

MAQUETTE NUMÉRIQUE COLLABORATIVE Structures / Inter-exploitabilité

MAQUETTE NUMÉRIQUE INTÉGRÉE Structures, Planning, études de prix / Données interopérables



Axéo FM dote SAFRAN des moyens nécessaires pour initier la démarche BIM par la création des Jumeaux Numériques BIM des usines.





MISSION



Axéo FM accompagne le groupe SAFRAN dans la transformation digitale de ses sites de production. Pour améliorer les performances et rendre accessible les données d’opérations aux multiples utilisateurs, nous équipons les usines de leurs propres Modèles Numériques 3D : Jumeau numérique Bâtiment. C’est en partenariat avec AUTODESK que nous avançons la digitalisation des usines et leurs lignes de production.

Au-delà du Jumeau Numérique représentant la structure des bâtiments, nous construisons les « contenus » ou « objets » des sites : modélisation des ateliers, des lignes de production, des machines-outils, des réseaux…

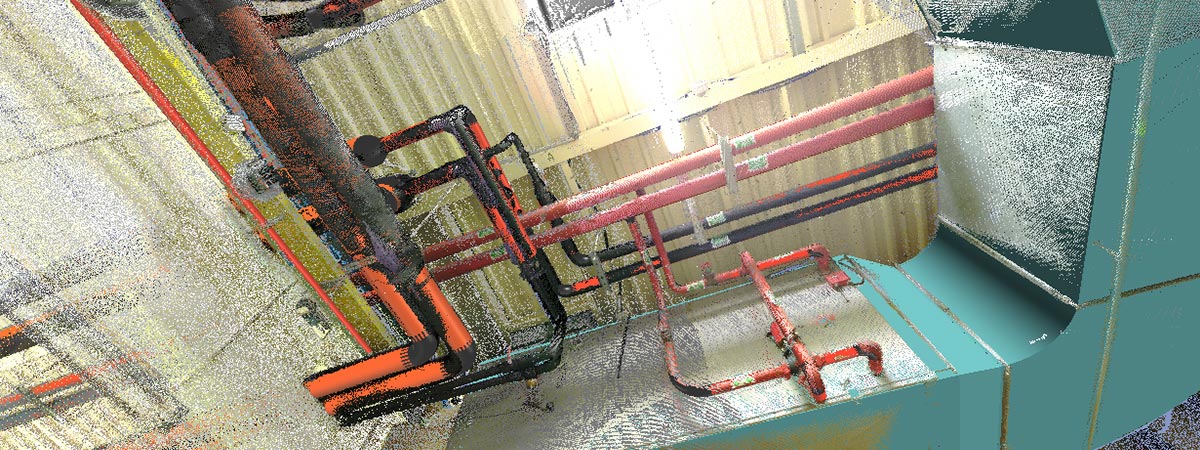

Nuage de points Réseau Usine Safran
Rendu Maquette Numérique 3D Façade Usine Safran Bordes
SOLUTION



La création du jumeau numérique de l’usine, permet de simuler les différents scenarii d’implantations du parc machines ou encore des flux logistiques et stockage. De même que la gestion des surfaces, des flux de circulation, des contrôles réglementaires, des implantations des systèmes industriels, de la localisation des réseaux…



Le modèle 3D intègre les composants de la construction (structures, systèmes…) et offre un fort impact visuel de la conception des futurs sites aux équipes. Les documentations générées et les fichiers extraits du Jumeau numérique BIM sont interopérables par l’usage de formats communs IFC, ce qui facilite l’import et l’export des données. Par conséquent, la coordination et les échanges entre les différents acteurs du projet sont améliorés ce qui induit à la réduction des sources d’erreurs.



Au-delà de la Maquette Numérique 3D, les enjeux sont présents sur le terrain. Présentation aux décideurs de l’état d’avancement du projet. En phase travaux, on pourra comparer le Jumeau Numérique avec la réalité sur le suivi de chantier.

Axéo FM Usine du Futur – Jumeau Numérique BIM
